首頁>>功率半導體模塊>>普通整流管模塊

特點	典型應用	說明
1、芯片與底板電氣絕緣 2、國際標準封裝 3、全壓接結構，優良的溫度特性和功率循環能力 4、安裝簡單，使用維修方便 5、體積小，重量輕	1、儀器設備的直流電源 2、交直流電機控制 3、各種整流電源 4、電機軟起動 5、電焊機 6、變頻器 7、電池充放電	1、VDSM=VRRM+100V 2、除VFM, VISO外，表中參數皆為在Tjm下的測試值。 3、I2t=I2FSMtW/2; tW=正弦半波電流底寬。在50Hz下，I2t（10ms）=0.005I2TSM（A2s）

注：	1、型號欄中MＤx表示MDC、MDA、MDK中的任一種。2、Rth(j-c)為單只芯片的額定值。

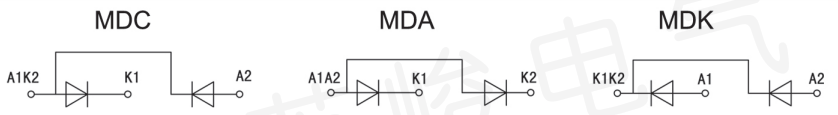

電路圖：

型號	V_RRM	I_F(AV)	I_FSM	I²t	I_RRM	V_FM/I_FM	V_FO	r_F	R_th(j-c)	T_jm	TC	V_iso	適用外形
			10ms		150°C	25°C	150°C		per chip
	V	A	kA	kA²s	mA	V/A	V	m.ohm	°C/W	°C	°C	V(A.C)
MDx26	600-1800	26	0.65	2.1	8	1.65/80	0.80	6.80	1.300	150	100	2500	M01-M02
MDx40	600-1800	40	1	5.0	8	1.55/120	0.80	5.57	0.900	150	100	2500	M01-M02
MDx55	600-1800	55	1.3	8.45	8	1.45/170	0.80	3.47	0.700	150	100	2500	M01-M02
MDx70	600-1800	70	1.8	16.2	8	1.40/210	0.80	2.50	0.570	150	100	2500	M01-M04
MDx90	600-1800	90	2.3	26	8	1.33/270	0.80	1.70	0.470	150	100	2500	M01-M08
MDx100	600-1800	100	2.4	28	8	1.39/300	0.80	1.72	0.400	150	100	2500	M01-M08
MDx110	600-1800	110	2.6	33	10	1.40/330	0.80	1.74	0.350	150	100	2500	M01-M08
MDx135	600-1800	135	3.9	76	12	1.38/410	0.80	1.18	0.310	150	100	2500	M05-M08
MDx160	600-1800	160	4.6	106	12	1.56/480	0.80	1.35	0.230	150	100	2500	M05-M19
MDx182	600-1800	182	6.4	205	12	1.43/550	0.80	0.96	0.220	150	100	2500	M05-M19
MDx200	600-1800	200	7.5	281	12	1.38/600	0.75	0.88	0.210	150	100	2500	M10-M19
MDx250	600-1800	250	8.5	361	20	1.43/750	0.75	0.76	0.140	150	100	2500	M10-M19
MDx285	600-1800	285	8.9	396	20	1.45/750	0.75	0.70	0.140	150	100	2500	M10-M19
MDx300	600-1800	300	9.1	414	20	1.35/900	0.75	0.55	0.130	150	100	2500	M10-M19
MDx350	600-1800	350	9.2	423	30	1.50/1050	0.75	0.61	0.110	150	100	2500	M19-M30
MDx380	600-1800	380	9.5	451	30	1.40/1100	0.72	0.40	0.120	150	100	2500	M20-M30
MDx400	600-1800	400	13	845	30	1.50/1200	0.75	0.50	0.100	150	100	2500	M20-M30
MDx500	600-1800	500	16	1280	40	1.60/1500	0.75	0.30	0.090	150	100	2500	M20-M31
MDx570	600-1800	570	18	1620	40	1.60/1710	0.75	0.30	0.090	150	85	2500	M21 M24 M29 M31
MDx600	600-1800	600	19	1805	45	1.50/1800	0.75	0.28	0.065	150	85	2500	M31-M33
MDx800	600-1800	800	22	2420	45	1.80/2400	0.72	0.18	0.058	150	85	2500	M31-M33
MDx1000	600-1800	1000	28	3920	50	1.82/3000	0.71	0.10	0.052	150	85	2500	M33-M34
MDx1200	600-1800	1200	30	4500	50	1.76/3000	0.71	0.11	0.040	150	85	2500	M33-M34
MDx1500	600-1800	1500	37.5	7172	35	1.75/4500	0.75	0.194	0.030	150	85	2500	M34-M38
MDx1800	600-1800	1800	45.0	10328	35	1.75/5400	0.75	0.162	0.024	150	85	2500	M34-M38
MDx2000	600-1800	2000	50.0	12750	45	1.84/6000	0.75	0.160	0.020	150	85	2500	M34-M38
MDx26	1900-2500	26	0.65	2.1	8	1.53/80	0.85	5.94	1.300	150	100	3000	M01-M02
MDx40	1900-2500	40	1.00	5.0	8	1.59/120	0.85	4.50	0.900	150	100	3000	M01-M02
MDx55	1900-2500	55	1.30	8.45	8	1.55/170	0.85	3.76	0.680	150	100	3000	M01-M02
MDx70	1900-2500	70	1.80	16.2	8	1.50/210	0.85	2.73	0.550	150	100	3000	M01-M04
MDx90	1900-2500	90	2.30	26	8	1.43/270	0.85	1.88	0.450	150	100	3000	M01-M08
MDx100	1900-2500	100	2.40	28	8	1.49/300	0.85	1.88	0.380	150	100	3000	M01-M08
MDx110	1900-2500	110	2.60	33	8	1.55/330	0.85	1.88	0.330	150	100	3000	M01-M08
MDx135	1900-2500	135	3.90	76	12	1.48/410	0.83	1.23	0.300	150	100	3000	M05-M08
MDx160	1900-2500	160	4.60	105	12	1.66/480	0.84	1.31	0.230	150	100	3000	M05-M19
MDx182	1900-2500	182	6.40	204	12	1.75/550	0.85	1.05	0.200	150	100	3000	M05-M19
MDx200	1900-2500	200	7.10	252	12	1.48/600	0.82	0.96	0.180	150	100	3000	M10-M19
MDx250	1900-2500	250	9.00	405	20	1.53/750	0.85	0.89	0.130	150	100	3000	M10-M19
MDx300	1900-2500	300	10.00	500	20	1.45/900	0.80	0.50	0.120	150	100	3000	M10-M19
MDx350	1900-2500	350	12.00	720	30	1.60/1050	0.80	0.56	0.110	150	100	3000	M19-M30
MDx400	1900-2500	400	13.00	845	30	1.55/1200	0.85	0.49	0.090	150	100	3000	M20-M30
MDx500	1900-2500	500	15.00	1125	40	1.63/1500	0.85	0.38	0.075	150	100	3000	M20-M31
MDx570	1900-2500	570	16.00	1280	40	1.63/1710	0.75	0.30	0.075	125	85	3000	M21 M24 M29 M31
MDx600	1900-2500	600	17.00	1445	40	1.53/1800	0.75	0.32	0.065	150	85	3000	M31-M33
MDx800	1900-2500	800	20.00	2000	45	1.83/2400	0.70	0.20	0.058	150	85	3000	M31-M33
MDx1000	1900-2500	1000	26.00	3380	50	1.85/3000	0.71	0.10	0.052	150	85	3000	M33-M34
MDx1200	1900-2500	1200	28.00	3920	50	1.80/3000	0.70	0.10	0.042	150	85	3000	M33-M34
MDx1500	1900-2500	1500	33.8	5809	45	1.84/4800	0.77	0.209	0.030	85	85	3600	M34-M38
MDx1800	1900-2500	1800	40.5	8365	45	1.84/5400	0.77	0.174	0.024	85	85	3600	M34-M38
MDx2000	1900-2500	2000	45	10325	55	1.93/6000	0.77	0.172	0.20	85	85	3600	M34-M38
MDx26	600-1800	26	1.70	14.5	8	1.35/80	0.80	6.80	1.35	150	100	3000	M78
MDx55	600-1800	55	1.80	16.2	8	1.4/170	0.80	3.74	0.70	150	100	3000	M78
MDx70	600-1800	70	1.90	18.1	8	1.45/210	0.80	2.50	0.57	150	100	3000	M78
MDx90	600-1800	90	2.00	20.0	8	1.50/270	0.80	1.70	0.47	150	100	3000	M78
MDx110	600-1800	110	2.20	24.2	8	1.55/330	0.80	1.74	0.35	150	100	3000	M78
MDx135	600-1800	135	3.80	72.2	12	1.45/410	0.85	1.35	0.22	150	100	3000	M97/M98
MDx160	600-1800	160	4.00	80	12	1.50/480	0.85	1.25	0.20	150	100	3000	M97/M98
MDx182	600-1800	182	4.00	84.05	12	1.55/550	0.83	1.20	0.19	150	100	3000	M97/M98
MDx200	600-1800	200	4.00	92.45	12	1.60/600	0.78	1.10	0.18	150	100	3000	M97/M98
