首頁>>功率半導體模塊>>高壓/水冷晶閘管模塊

特點	典型應用	說明
1、芯片與底板電氣絕緣 2、國際標準封裝3、全壓接結構，優良的溫度特性和功率循環能力4、350A以下模塊皆為強迫風冷，400A以上模塊既可選用風冷，也可選用水冷5、安裝簡單，使用維修方便6、體積小，重量輕	1、交直流電機控制2、各種整流電源3、工業加熱控制4、調光5、無觸點開關6、電機軟起動7、靜止無功補償8、電焊機9、變頻器10、UPS電源11、電池充放電	1、當使用在電流為60HZ情況下:1、VDSM/VRSM=VDRM/VRRM+100V 2、除非另作說明，IGT, IH, VTM, VISO為25℃測試值，表中其它參數皆為在Tjm下的測試值。 3、I2t=I2TSMtW/2; tW=正弦半波電流底寬。在50Hz下，I2t（10ms）=0.005I2TSM（A2s）

注：	1、型號欄中MTx表示MTC、MTA、MTK、MT中的任一種，MTX由MTC外加連接片構成。 2、Rth(j-c)為單只芯片的額定值。

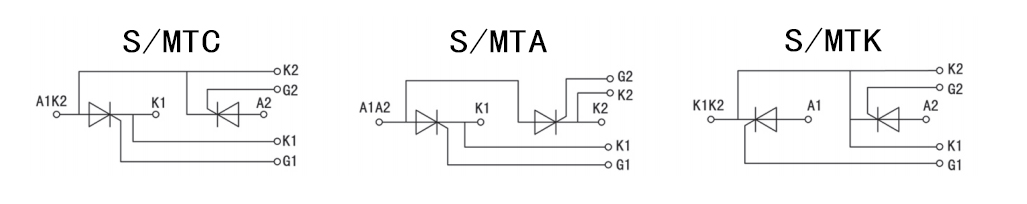

電路圖：

型號	V_DRMV_RRM	I_T(AV)	I_TSM	I²t	dv/dt	di/dt	I_DRM I_RRM	I_GT	V_GT	I_H	V_TM/I_TM	V_TO	r_T	R_th(j-c)	T_jm	TC	V_iso	適用外形
			10ms		125°C			25°C				125°C		per chip
	V	A	kA	kA²s	V/μs	A/μs	mA	mA	V	mA	V/A	V	m.ohm	°C/W	°C	°C	V(A.C)
MTx110	2600-3600	110	2.1	22	800	100	20	150	2.5	200	2.68/330	1.15	2.88	0.190	125	85	4000	M05-M09
MTx135	2600-3600	135	2.6	34	800	100	25	150	2.5	200	2.58/410	0.94	2.40	0.170	125	85	4000	M05-M09
MTx200	2600-3600	200	6.0	180	800	100	40	180	2.5	200	2.55/600	0.96	1.30	0.120	125	85	4000	M10-M19
MTx250	2600-3600	250	7.0	245	800	100	40	180	2.5	200	2.63/750	0.91	0.90	0.110	125	85	4000	M10-M19
MTx300	2600-3600	300	7.2	259	800	100	55	180	2.5	200	2.45/900	0.93	1.00	0.080	125	85	4000	M21-M30
MTx400	2600-3600	400	10.5	551	800	100	55	200	3.0	200	2.35/1200	0.98	0.88	0.054	125	85	4000	M21-M30
MTx500	2600-3600	500	12.5	781	800	100	55	200	3.0	200	2.95/1500	0.95	0.51	0.05	125	85	4000	M31-M33
MTx800	2600-3600	800	4.5	1051	800	100	55	200	3.0	200	2.80/2400	0.85	0.19	0.041	125	80	4000	M31-M33
MTx1000	2600-3600	1000	17.8	1620	800	100	65	200	3.0	200	2.50/3000	0.83	0.371	0.028	125	80	5000	M31-M33
MTx1200	2600-3600	1200	21.4	2332	800	100	65	200	3.0	200	2.50/3600	0.83	0.309	0.023	125	80	5000	M33-M38
MTx1500	2600-3600	1500	26.7	3644	800	100	65	200	3.0	200	2.65/4500	0.83	0.247	0.019	125	80	5000	M33-M38
MTx1800	2600-3600	1800	32.1	5247	800	100	65	250	3.0	200	2.80/5400	0.83	0.206	0.015	125	80	5000	M37-M38
MTx182	4000-6500	182	4.68	112	800	100	35	150	2.0	200	2.30/540	0.090	1.524	0.164	125	85	7000	M20-M29
MTx200	4000-6500	200	5.14	135	800	100	45	180	2.5	200	2.25/600	0.87	1.586	0.143	125	85	7000	M20-M29
MTx250	4000-6500	250	6.43	211	800	100	45	180	2.5	200	2.25/750	0.87	1.076	0.123	125	85	7000	M20-M29
MTx285	4000-6500	285	7.33	274	800	100	45	180	2.5	200	2.20/850	0.87	0.957	0.113	125	85	7000	M20-M29
MTx300	4000-6500	300	7.72	304	800	100	5	180	2.5	200	2.15/900	0.87	0.909	0.102	125	85	7000	M20-M29
MTx312	4000-6500	312	8.03	328	800	100	55	180	2.5	200	2.10/950	0.87	0.874	0.100	125	85	7000	M20-M29
MTx330	4000-6500	30	8.49	367	800	100	55	180	2.5	200	2.10/1000	0.87	0.826	0.093	125	85	7000	M20-M30
MTx350	4000-6500	350	9.0	413	800	100	55	180	2.5	200	1.90/1100	0.87	0.779	0.087	125	85	7000	M31-M32
MTx400	4000-6500	400	10.3	540	800	100	55	180	2.5	200	1.86/200	0.87	0.682	0.075	125	85	7000	M31-M32
MTx500	4000-6500	500	10.7	586	800	100	65	200	3.0	200	1.79/1500	0.87	0.501	0.063	125	85	7000	M33-M36
MTx570	4000-6500	570	10.8	590	800	100	65	200	3.0	200	1.79/1700	0.87	0.439	0.062	125	80	7000	M33-M36
MTx600	4000-6500	600	11.3	653	800	100	65	200	3.0	200	2.27/1800	0.87	0.653	0.049	125	80	7000	M33-M36
MTx800	4000-6500	800	12.8	840	800	100	65	200	3.0	200	2.33/2400	0.85	0.521	0.036	125	80	7000	M36-M38
MTx1000	4000-6500	1000	16.0	1312	800	100	75	200	3.0	200	2.33/1000	0.85	0.417	0.029	125	80	7000	M37-M38
MTx1200	4000-6500	1200	19.2	1889	800	100	75	200	3.0	200	2.33/1000	0.85	0.347	0.024	125	80	7000	M37-M38
MTx1500	4000-6500	1500	24.1	2952	800	100	75	200	3.0	200	2.33/1000	0.85	0.278	0.019	125	80	7000	M37-M38
SMTx250	600-2500	250	7.10	259	800	100	30	200	3.0	200	1.80/750	0.84	0.820	0.182	125	55	2500	M45-M47
SMTx400	600-2500	400	12.5	781	800	100	35	200	3.0	200	1.90/1200	0.80	0.80	0.110	125	55	2500	M45-M51
SMTx500	600-2500	500	14.5	1051	800	100	35	200	3.0	200	1.90/1500	0.80	0.64	0.087	125	55	2500	M48-M51
SMTx600	600-2500	600	16	1280	800	400	45	200	3.0	200	1.90/1800	0.80	0.53	0.073	125	55	2500	M48-M51
SMTx800	600-2500	800	22	2420	800	100	45	200	3.0	200	1.95/2400	0.80	0.42	0.054	125	55	2500	M52-M53
SMTx1000	600-2500	1000	26	3380	800	100	55	200	3.0	200	1.95/3000	0.83	0.20	0.041	125	55	2500	M53-M55
SMTx1200	600-2500	1000	26	3380	800	100	55	200	3.0	200	1.95/3000	0.83	0.20	0.041	125	55	2500	M53-M55
SMTx1500	600-2500	1500	33	5554	800	100	55	250	3.0	200	2.00/4500	0.80	0.223	0.028	125	55	2500	M54-M55
SMTx1800	600-2500	1800	39.6	7998	800	100	55	250	3.0	200	2.11/5400	0.8	0.203	0.023	125	55	2500	M54-M56
SMTx2000	600-2500	2000	44	9874	800	100	55	250	3.0	200	2.11/6000	0.8	0.183	0.020	125	55	2500	M54-M56
SMTx400	2600-3600	400	10.5	551	800	100	50	200	3.0	200	2.85/1200	1.12	1.25	0.073	125	55	4000	M48-M52
SMTx500	2600-3600	500	12.5	781	800	100	50	200	3.0	200	2.95/1500	1.09	1.19	0.054	125	55	4000	M48-M52
SMTx600	2600-3600	600	14	980	800	100	55	200	3.0	200	2.95/1800	1.02	0.95	0.048	125	55	4000	M52
SMTx800	2600-3600	800	15.9	1287	800	100	55	200	3.0	200	2.50/2400	0.85	0.297	0.06	125	55	4000	M52-M53
SMTx1000	2600-3600	1000	17.8	1620	800	100	55	250	3.0	200	2.20/3000	0.83	0.371	0.038	125	55	5000	M53-M55
SMTx1200	2600-3600	1200	21.4	2332	800	100	55	250	3.0	200	2.30/3600	0.83	0.309	0.034	125	55	5000	M53-M55
SMTx400	4000-6500	400	7.5	290	800	100	55	200	3.0	200	2.65/1200	0.87	0.628	0.108	125	55	7000	M53-M55
SMTx500	4000-6500	500	9.4	454	800	100	55	200	3.0	200	2.75/1500	0.87	0.545	0.085	125	55	7000	M53-M55
SMTx600	4000-6500	600	1.13	653	800	100	55	200	3.0	200	2.75/1800	0.87	0.454	0.074	125	5	7000	M53-M55
SMTx800	4000-6500	800	12.8	840	800	100	55	250	3.0	200	2.40/2400	0.85	0.521	0.046	125	55	7000	M56
SMTx1000	4000-6500	1000	16.0	1312	800	100	55	250	3.0	200	2.40/3000	0.85	0.417	0.032	125	55	7000	M56
